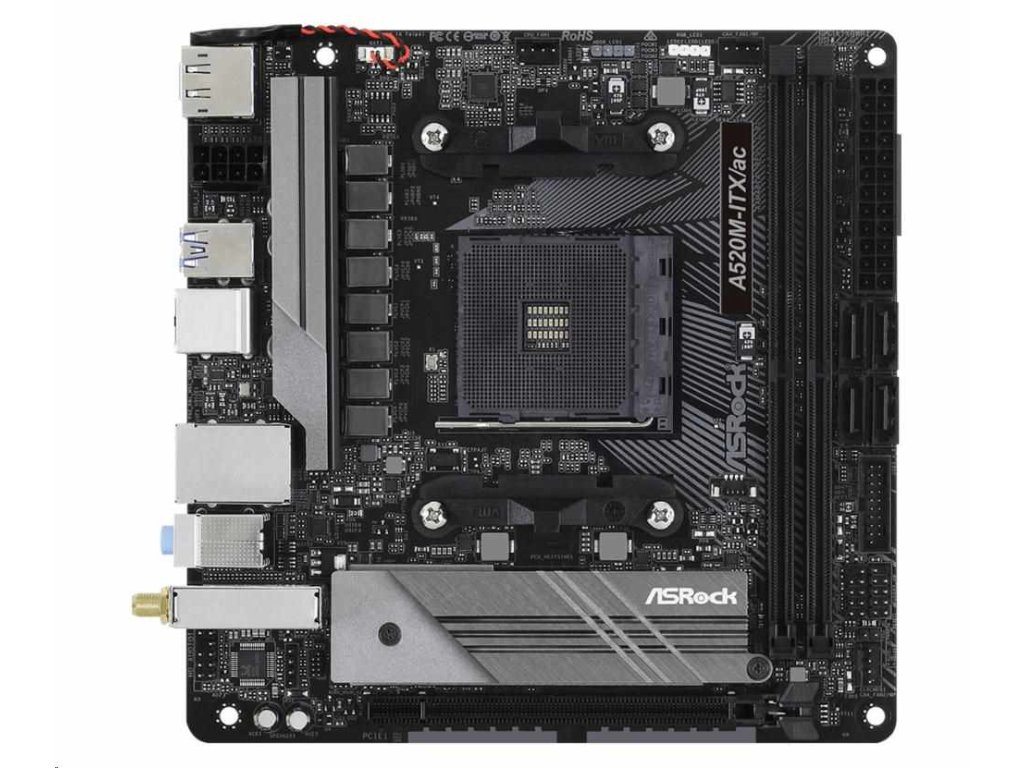

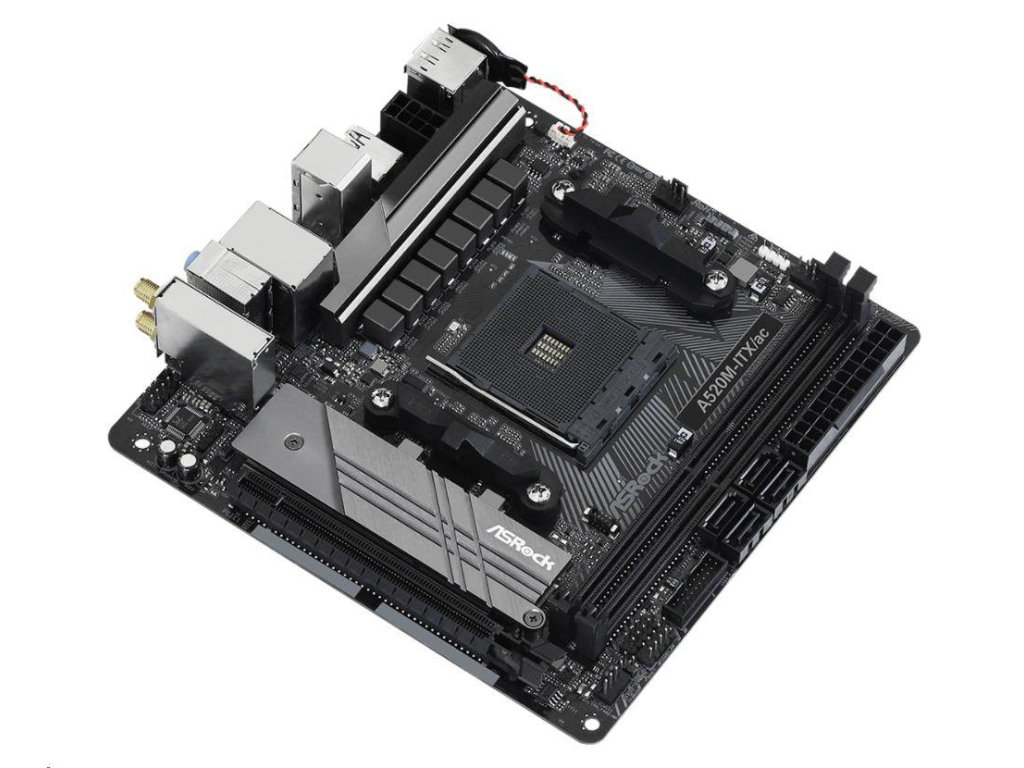

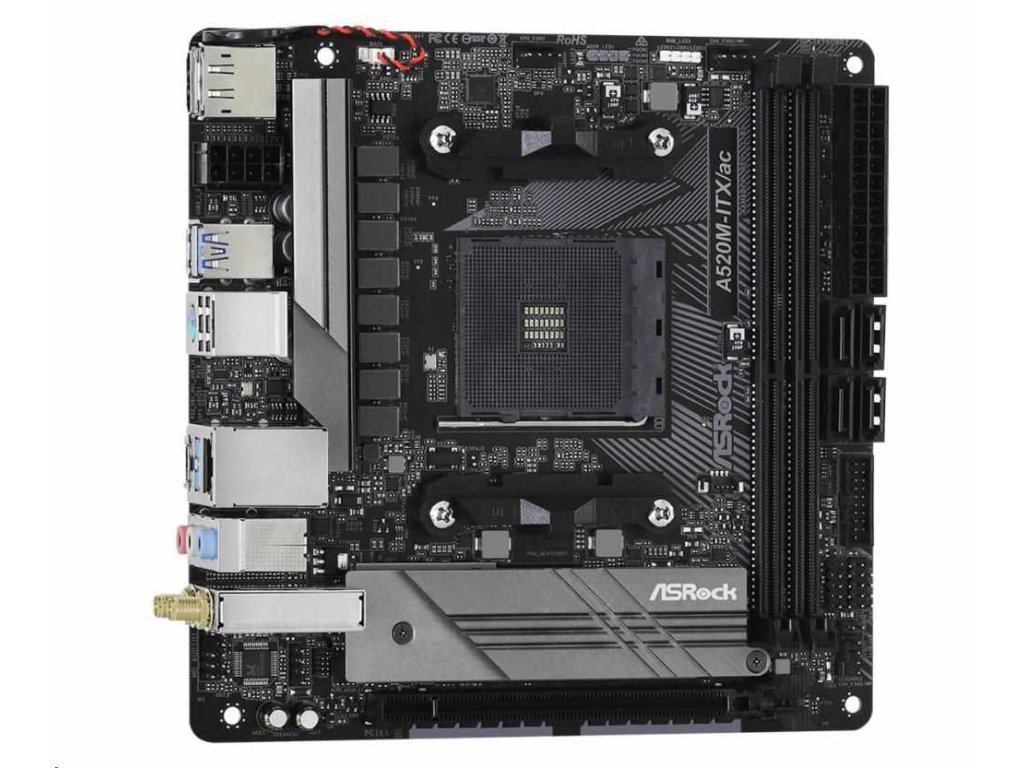

ASRock A520M-ITX/ac (A520M-ITX/AC)

Detailní popis produktu

A520M-ITX/ac

Podporuje procesory AMD AM4 3.-5. generácie Ryzen™ (procesory série 3000, 4000 a 5000)
Podpora DDR4 4733+ (OC)
1 x PCIe 3.0 x16
Grafický výstup: DisplayPort, HDMI
7.1 CH HD Audio (zvukový kodek Realtek ALC887)
4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4 a SATA3)
6 x USB 3.2 Gen1 (2 predné, 3 zadné typu A, 1 x zadný typ C)
Realtek Gigabit LAN
Intel® 802.11ac WiFi + BT 4.2


TECHNICKÉ ŠPECIFIKÁCIE
Jedinečná funkcia ASRock Super Alloy
- Prémiová 60A napájacia tlmivka
- 50A dr.MOS
- Sapphire Black PCB
- High Density Glass Fabric PCB
Intel® 802.11ac WiFi
ASRock Full Coverage M.2 Chladič
ASRock Ultra M.2 (PCIe Gen3x4)
ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)
ASRock Live Update & APP Shop
CPU

- Podporuje procesory AMD AM4 Ryzen™ 3. generácie / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)*
- dizajn Digi Power
- dizajn 8 napájacích fáz

*Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G.
Čipová súprava - AMD A520
Pamäť - Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Matisse) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- Max. kapacita systémovej pamäte: 64 GB**
- podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP)
- 15µ zlatý kontakt v slotoch DIMM
Grafika

- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen*
- DirectX 12, Pixel Shader 5.0
- Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.**
- Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja
- Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz
- Podporuje DisplayPort 1.4 vstupy s max. rozlíšenie až do 5K (5120x2880)@120Hz
- podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI)
- Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1
- Podporuje HDCP 2.3 s HDMI 2.1 a DisplayPort 1.4 porty
- Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.1 a DisplayPort 1.4 porty
- podporuje Microsoft® PlayReady

*Skutočná podpora sa môže líšiť podľa CPu

**Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.
Sloty

- 1 x PCI Express 3.0 Slot x16 (PCIE1: režim x16)*
- 1 x vertikálny M.2 Zásuvka (kľúč E) s pribalenou WiFi-802.modul 11ac (na zadnom vstupe/výstupe)

*Procesory radu AMD Ryzen (Matisse) podporujú PCIe riser karty na rozšírenie slotov x8/x8
Podporuje NVMe SSD ako štartovacie disky
Úložisko

- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug
- 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)*

*Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Podporuje Wake-On-LAN
- Podporuje ochranu pred bleskom/ESD
- Podporuje energeticky efektívny Ethernet 802.3az
- Podporuje PXE
Bezdrôtová sieť LAN - Intel® 802.modul WiFi 11ac
- Podporuje štandard IEEE 802.11a/b/g/n/ac
- Podporuje dve pásma (2.4/5 GHz)
- Podporuje vysokorýchlostné bezdrôtové pripojenie až do rýchlosti 433 Mb/s
- Podporuje Bluetooth 4.2 + Vysokorýchlostná trieda II
Konektor

- 1 x RGB LED Header*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pinový ATX Power Connector
- 1 x 8 pinový 12V Power Connector
- 1 x Front Panel Audio Connector
- 1 x USB 2.0 Header (Podporuje 2 USB 2.0) (Podporuje ochranu proti ESD)
- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)

*Podporuje celkovo až 12 V/3 A, 36 W LED pásik

**Podporuje celkovo až 5V/3A, 15W LED pásik

***Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).

****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CHA_FAN1/WP a CHA_FAN2/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.
Audio - 7.1 CH HD Audio (Realtek ALC887 Audio Codec)
- Podporuje prepäťovú ochranu

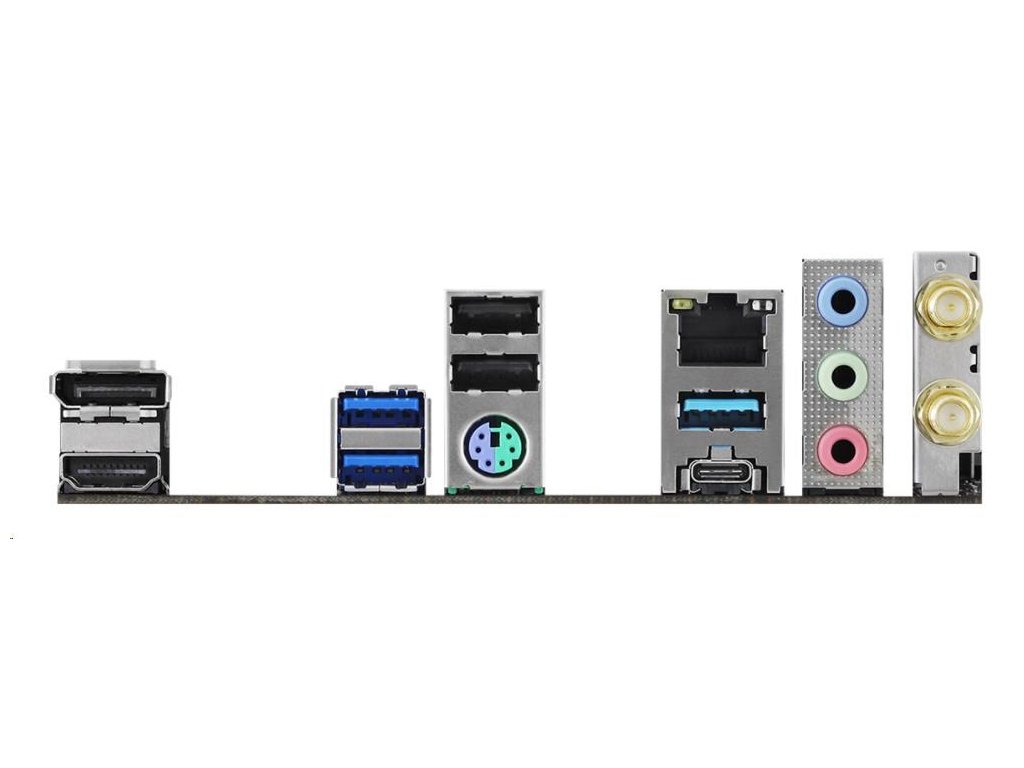

Vstupy/výstupy na zadnom paneli - 2 x porty antény
- 1 x port myši/klávesnice PS/2
- 1 x port HDMI
- 1 x port DisplayPort 1.4
- 2 x USB 2.0 Porty (podporuje ochranu proti ESD)
- 3 x USB 3.2 porty typu A Gen1 (podporuje ochranu proti prepätiu)
- 1 x USB 3.2 porty typu C Gen1 (podporuje ochranu proti ESD)
- 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED)
- HD audio konektory: Line in / predný reproduktor / mikrofón
Softvér a UEFI

Softvér
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.
Podpora CD - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome
BIOS - 128Mb AMI UEFI Legal BIOS s podporou GUI
- Podporuje "Plug and Play"
- ACPI 5.1 dodržiavanie udalostí prebudenia
- Podporuje jumperfree
- SMBIOS 2.3 podpora
- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB, VDDP Viacnásobné nastavenie napätia

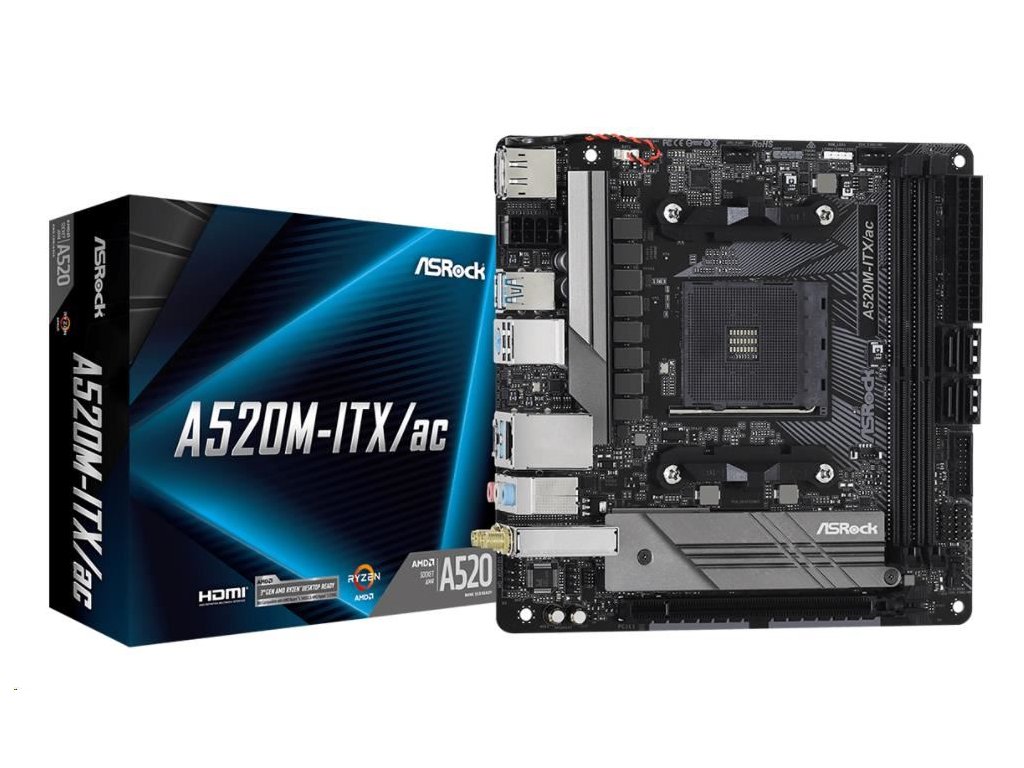

príslušenstvo - Stručná inštalačná príručka, CD s podporou, I/O Shield
- 2 x SATA dátové káble
- 2 x ASRock WiFi 2.4/5 GHz antény
monitor hardvéru - Snímanie teploty: CPU, ventilátory podvozku/vodného čerpadla
- Tachometer ventilátorov: CPU, ventilátory podvozku/vodného čerpadla
- Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, ventilátory podvozku/vodného čerpadla
- Riadenie viacerých rýchlostí ventilátorov: CPU, ventilátory podvozku/vodného čerpadla
- Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore
Operačný systém - Microsoft® Windows® 10 64-bit
Faktor formy - Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm
- Konštrukcia s pevným kondenzátorom
Certifikáty - FCC, CE
- ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)
