GIGABYTE B760M DS3H DDR4 (B760M DS3H DDR4)

Detailní popis produktu

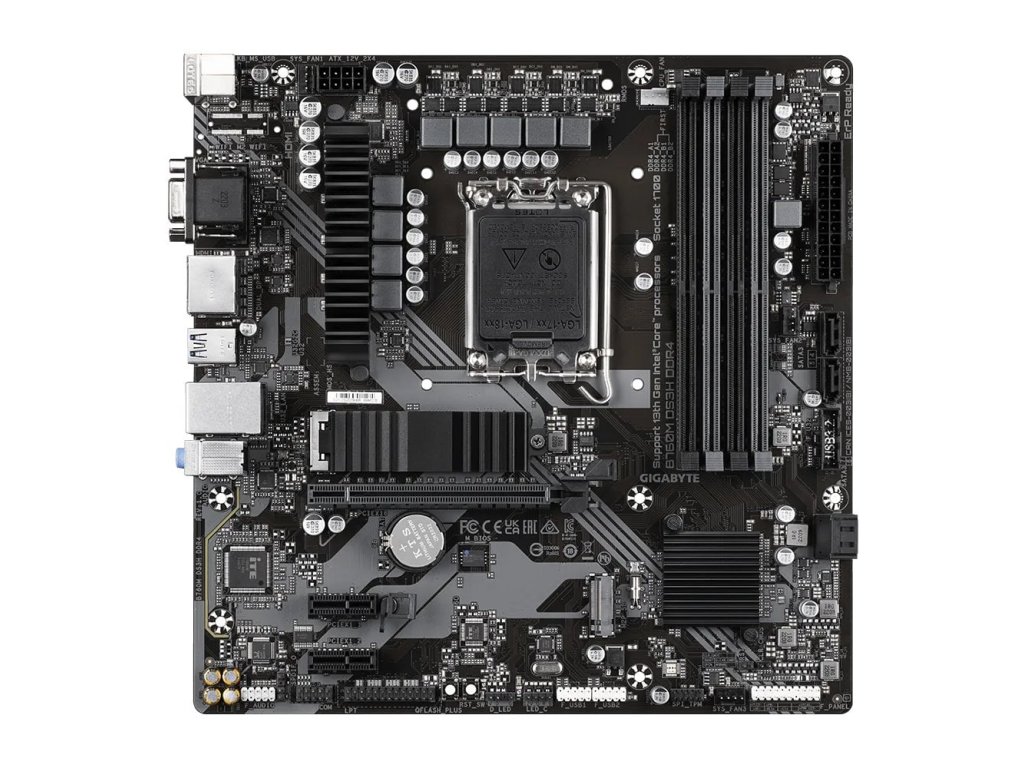

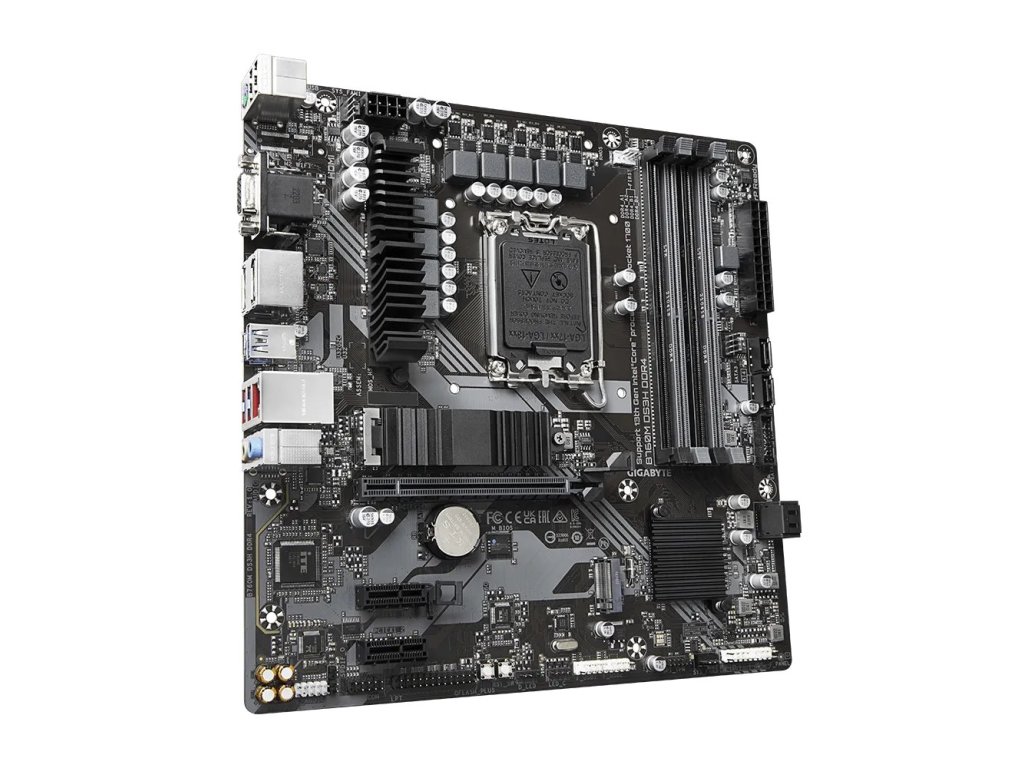

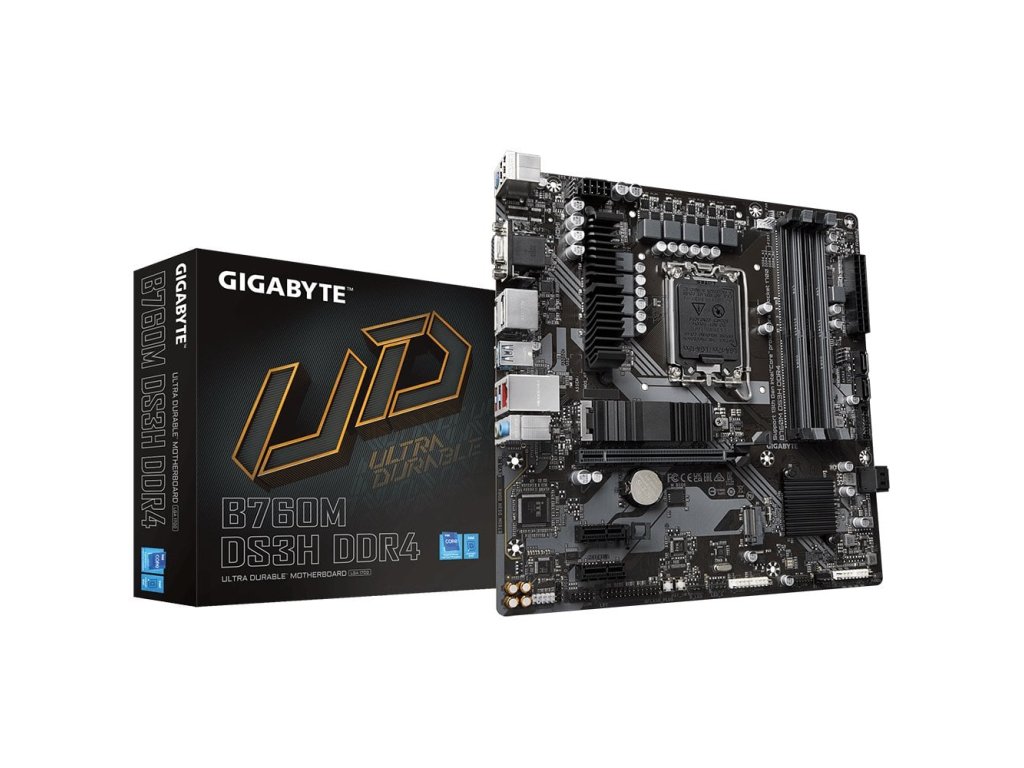

GIGABYTE B760M DS3H DDR4 (rev. 1.0)

Chipset: Intel® B760 Express

Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:

4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s
dvoukanálová architektura paměti
podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

1x D-Sub
1x HDMI® 2.0
2x DisplayPort 1.2

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: ne

Rozšiřující sloty:

1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16
1x PCI Express x1 podporuje PCIe 3.0 a běží na x1

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 6 portů)

1x USB typ-C® s podporou USB 3.2 Gen 2
3x USB 3.2 Gen 1
2x USB 2.0/1.1

Přední USB (celkem 6 portů)

1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

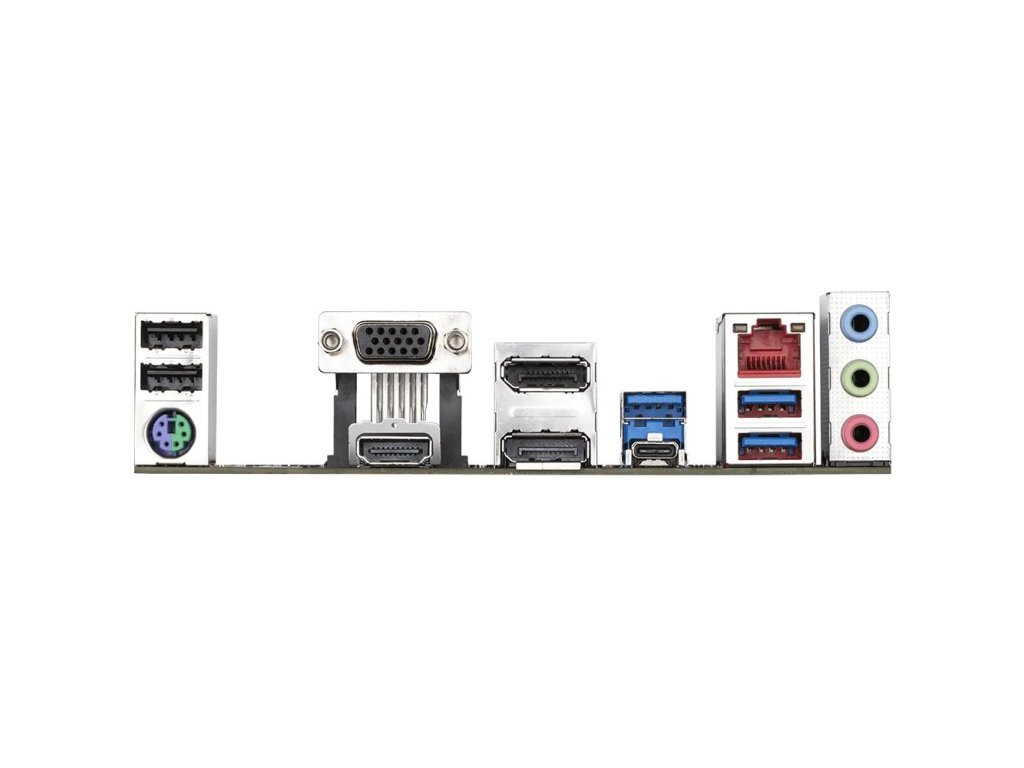

Porty na zadním panelu:

1x USB typ-C® s podporou USB 3.2 Gen 2
3x USB 3.2 Gen 1
2x USB 2.0/1.1
2x DisplayPort
1x D-Sub
1x HDMI 2.0
1x RJ-45
3x audio jack
1x PS/2 pro klávesnici/myš

Interní porty:
Napájení

1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

1x CPU fan header
3x system fan headers

Související s úložištěm

2x M.2 slot (Key M)
4x SATA 6Gb/s port

USB

1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 header

Ostatní

1x adresovatelný LED strip header
1x RGB LED strip header
1x front panel header
1x front panel audio header
1x S/PDIF Out header
1x serial port header
1x parallel port header
1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1x tlačítko reset
1x tlačítko Q-Flash Plus
1x reset jumper
1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS
