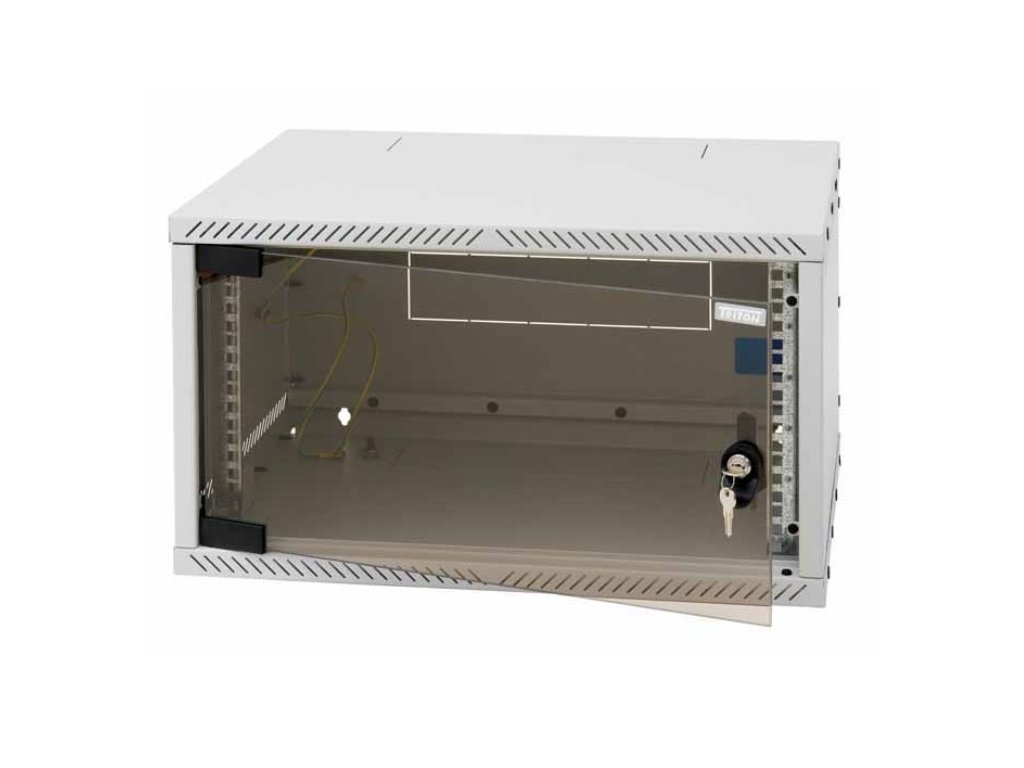

TRITON 19" rozvaděč RXA-AS4 9U/400 mm (sklo) šedý (RXA-09-AS4-CAX-A1)

Detailní popis produktu

Popis produktu

Verze FLAT-PACK (dodáván v rozloženém stavu)
- Snižuje náklady na přepravu a skladování. To spolu s unikátní konstrukcí přispívá k atraktivní ceně při zachování všech funkčních vlastností.
- Díky unikátní konstrukci je montáž RXA otázkou několika minut a nevyžaduje takřka žádné nástroje (Thorx T25). Pro spojení jednotlivých částí je použito plastových zásuvných trnů.
- Tyto rozvaděče se dodávají pouze ve verzi s celoskleněnými dveřmi se zámkem.

Rozměry RXA-09-AS4-CAX-A1
(obrázky v galerii mohou být ilustrační)

A = 463 mm
B = 412 mm
C = 505 mm
D = 550 mm
E = 400 mm
R1 = 412 mm
R2 = 435 mm

Barva: šedá (RAL7035)


Váha NETTO: 17,1kg
Váha BRUTTO: 17,4kg
Maximální zatížení: 25,0kg


Příbaly:
Čepice AS4 2x
Bočnice (04U, 06U, 09U) 2x
Zadní kryt (04U, 06U, 09U) 1x
Vertikální lišta (04U, 06U, 09U) 2x
Dveře celoskleněné (04U, 06U, 09U) 1x
Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek) 1x
Pant (závěs čípkový - pár 1x) 2x
Štítek uzemnění malý 1x
Štítek plochý "Titon" 1x
Matice M8: DIN 934 1x
Matice M5 s integrovanou vějířovou podložkou 3x
Podložka vějířová 8,4 Zn, DIN 6798 A/VZ 2x
Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12 4x
Plastová příchytka 37x
Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor) 3x
Zemnící kabel 32: ZK-32M5 (oko-oko) 1x
Klíč - přední dveře 2x

Materiál:
- Bezpečnostní kalené sklo tl. 4 mm
- Ocelový plech

Rozvaděč RXA

o 19" jednodílný nástěnný rozvaděč s krytím IP 30, dodáván v rozloženém stavu
o Rozvaděč se věší přímo na zeď.
o Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
o Konstrukce rozvaděče:
- Rozvaděč z částí spojených plastovými zásuvnými trny
- Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.
o Dovolené zatížení jednotlivých dveří je max. 10 kg.
o Minimální tloušťka povrchové úpravy je 65 µm.
o Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
o Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče

Podmínky provozu

o Provozní prostředí:
- Kancelářské
- Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
o Nutné chránit před:
- mechanickým poškozením
- nesprávnou manipulací
- jiným použitím, než ke kterému je rozvaděč určen
o Nesprávná manipulace je zejména:
- přetěžování (překročení maximální doporučené nosnosti)
- instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
- zasahování do konstrukce a designu rozvaděče


Montáž rozvaděče

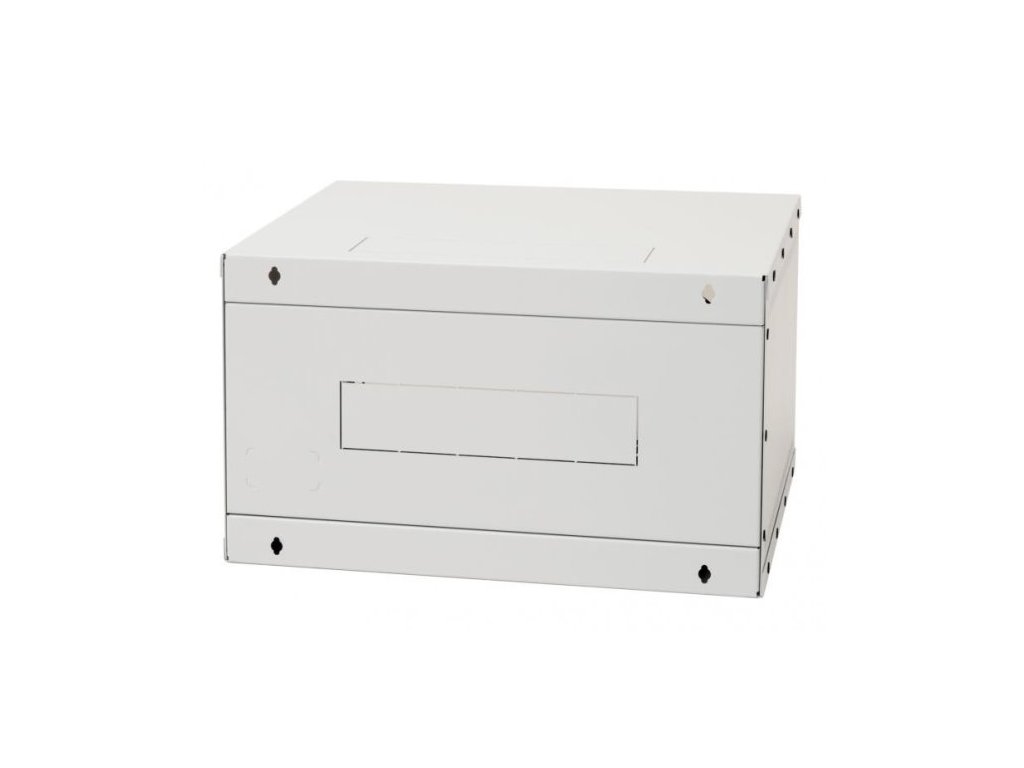

o Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami "R".
o Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
o V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Ochrana prostředí

o Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
