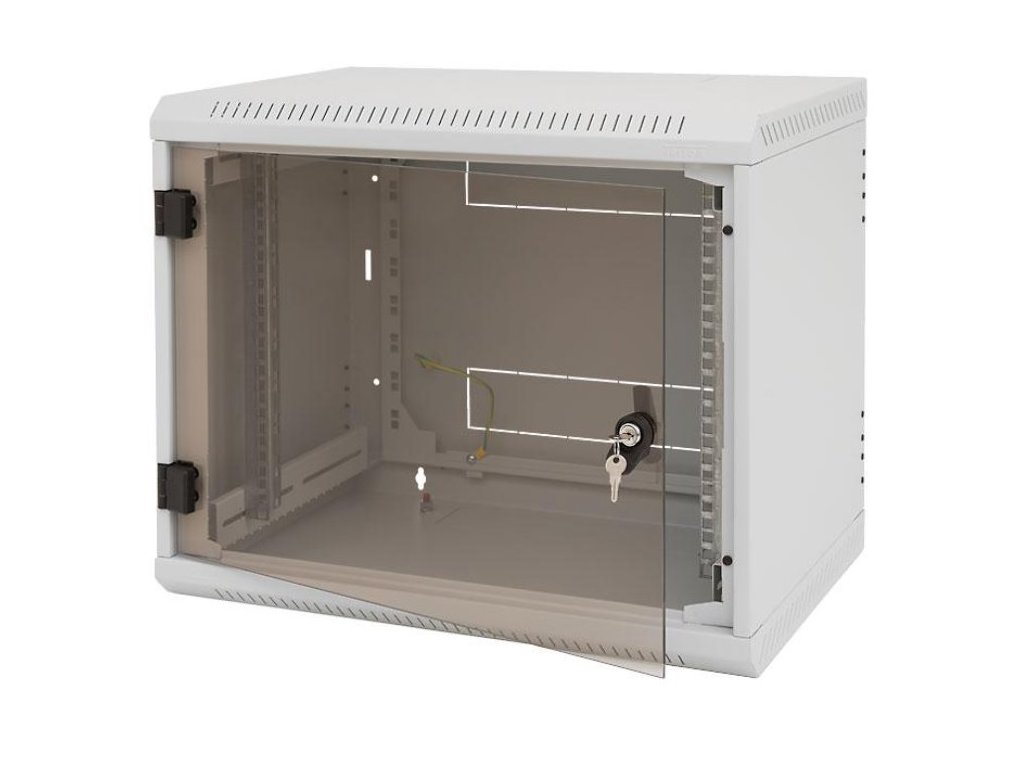

TRITON 19" rozvaděč RBA-AS4 9U/400 mm (sklo) šedý (RBA-09-AS4-CAX-A1)

Detailní popis produktu

Popis produktu

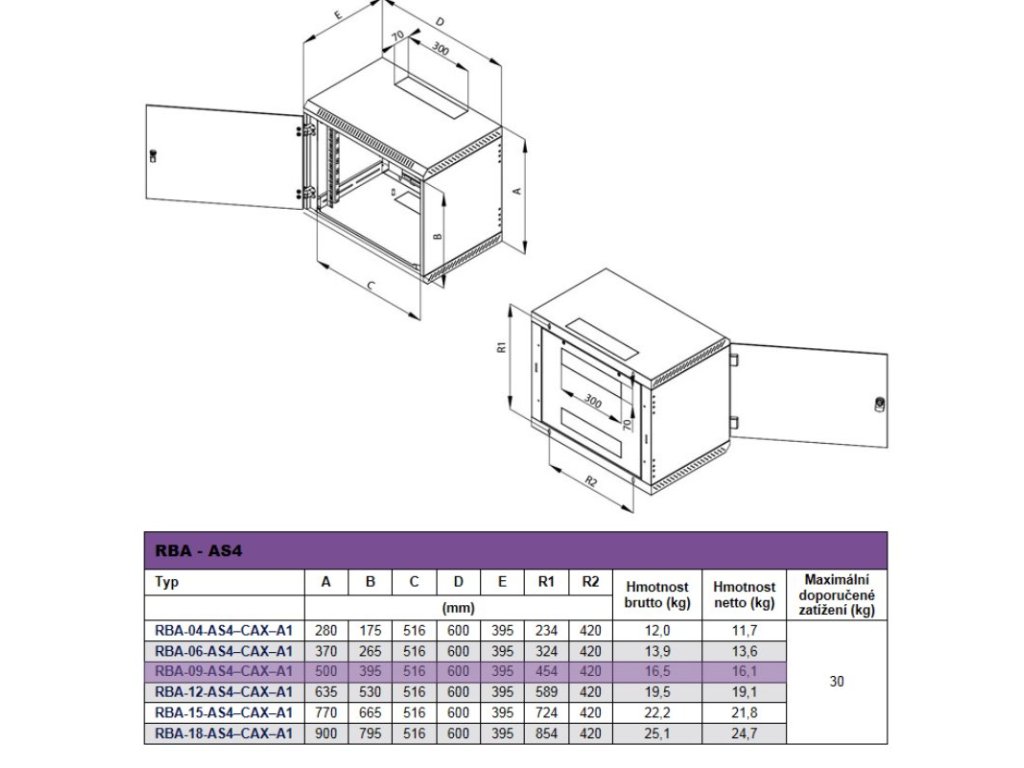

Rozměry RBA-09-AS4-CAX-A1

A = 500 mm
B = 395 mm
C = 516 mm
D = 600 mm
E = 395 mm
R1 = 454 mm
R2 = 420 mm

Barva: šedá (RAL7035)


Váha NETTO: 16,1kg
Váha BRUTTO: 16,5kg
Maximální zatížení: 30,0kg


Příbaly:
- Klíč - přední dveře 2x
- Vrut 6x50 4x
- Podložka 6,6 4x
- Hmoždinka 10 4x
- Plastová podložka 8x
- Plovoucí matice M6 8x
- Šroub M6x16 8x
- Protiprachová záslepka 1x

Materiál:
- Bezpečnostní kalené sklo tl. 4 mm
- Ocelový plech

Rozvaděč RBA

o 19" jednodílný nástěnný rozvaděč s krytím IP 30
o Rozvaděč se věší přímo na zeď.
o Součástí rozvaděče jsou dvě posuvné vertikální lišty.
o Konstrukce rozvaděče:
- Kompaktní svařovaný rozvaděč
- Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, díky masivním pantům možno otevřít pod úhlem téměř 180°.
o Dovolené zatížení jednotlivých dveří je max. 10 kg.
o Minimální tloušťka povrchové úpravy je 65 µm.
o Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
o Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče

Podmínky provozu

o Provozní prostředí:
- Kancelářské
- Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
o Nutné chránit před:
- mechanickým poškozením
- nesprávnou manipulací
- jiným použitím, než ke kterému je rozvaděč určen
o Nesprávná manipulace je zejména:
- přetěžování (překročení maximální doporučené nosnosti)
- instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
- zasahování do konstrukce a designu rozvaděče


Montáž rozvaděče

o Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami "R".
o Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
o V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Ochrana prostředí

o Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
