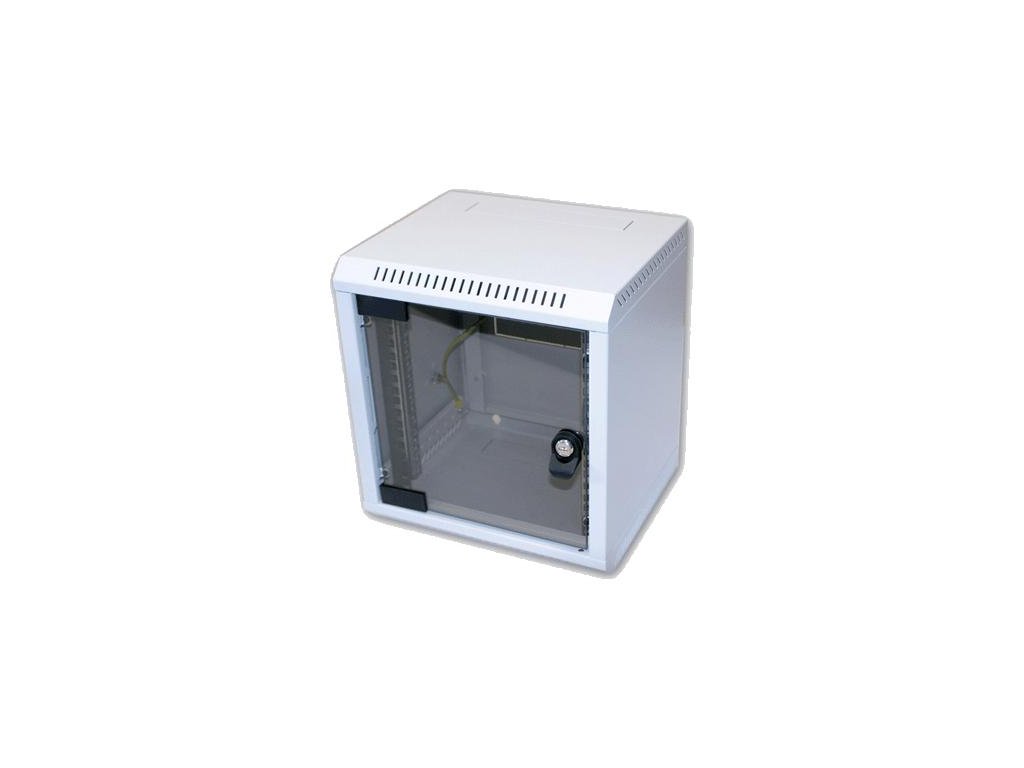

TRITON 10" rozvaděč jednodílný 9U/260 mm (RBA-09-AS3-CAX-C1)

Detailní popis produktu

ozvaděč pro malé domácí sítě (SOHO)

Ideální řešení pro instalaci 10“ komponent. Rozvaděč je často používán při realizaci malých projektů, jakými jsou například domácí sítě nebo sítě menších firem (SOHO). Jedná se o populární doplněk klasických 19“ rozvaděčů.

Rozměry RBA-09-AS3-CAX-C1

A = 470 mm
B = 391 mm
C = 255 mm
D = 310 mm
E = 260 mm
R1 = 434 mm
R2 = 212 mm

Barva: šedá (RAL7035)

Váha NETTO: 8,2kg
Váha BRUTTO: 8,3kg
Maximální zatížení: 20,0kg


Příbaly:
- Klíč - přední dveře 2x
- Vrut 6x50 4x
- Podložka 6,6 4x
- Hmoždinka 10 4x
- Plastová podložka 8x
- Plovoucí matice M6 8x

Materiál:
- Bezpečnostní kalené sklo tl. 4 mm
- Ocelový plech

Rozvaděč RBA

• 10“ jednodílný nástěnný rozvaděč s krytím IP 30
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
• Konstrukce rozvaděče:
– Kompaktní svařovaný rozvaděč
– Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, díky masivním pantům možno otevřít pod úhlem téměř 180°.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče

Podmínky provozu

• Provozní prostředí:
– Kancelářské
– Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
• Nutné chránit před:
– mechanickým poškozením
– nesprávnou manipulací
– jiným použitím, než ke kterému je rozvaděč určen
• Nesprávná manipulace je zejména:
– přetěžování (překročení maximální doporučené nosnosti)
– instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
– zasahování do konstrukce a designu rozvaděče


Montáž rozvaděče

• Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
• Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
• V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Ochrana prostředí

• Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
